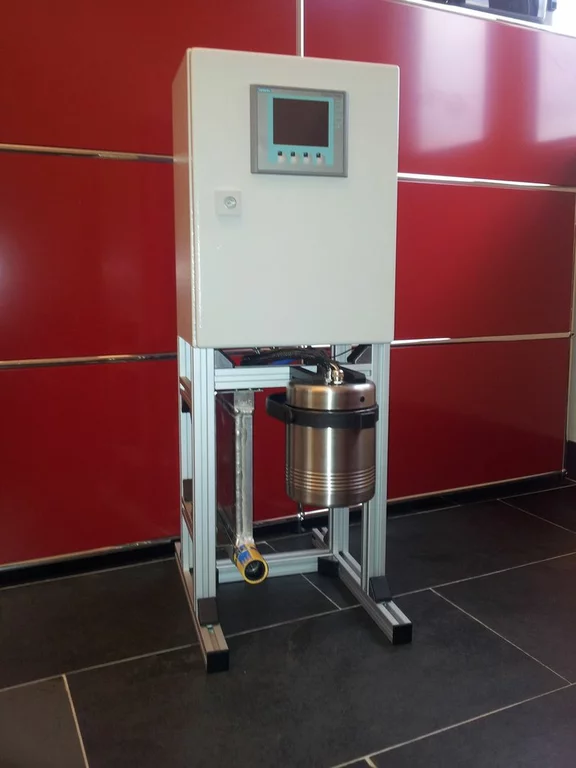

FC72 Prüfgerät

Für Leistungselektronikkomponenten, die auf engem Raum effizient gekühlt werden müssen, wird oftmals die Siedebadkühlung verwendet. Dazu werden Siedemittel mit niedriger Siedetemperatur eingesetzt, wie zum Beispiel FC72 oder Novec 649.

Im Reparaturfall wird üblicherweise das Siedemittel aus dem Elektronikkontainer abgelassen, um zu den Leistungsbauelementen zu gelangen und um diese prüfen und/oder tauschen zu können. Von einem nochmaligen Einsatz des Kühlmittels raten die Hersteller allerdings ab, weshalb beträchtliche Mengen an teurer Siedeflüssigkeit zu entsorgen sind.

Die Aufgabenstellung bestand darin, ein Messsystem für bereits gebrauchte Siedeflüssigkeit zu entwickeln, mit dem die Kühlwirkung entsprechend der Toleranzwerte des Datenblatts nachgewiesen werden kann.

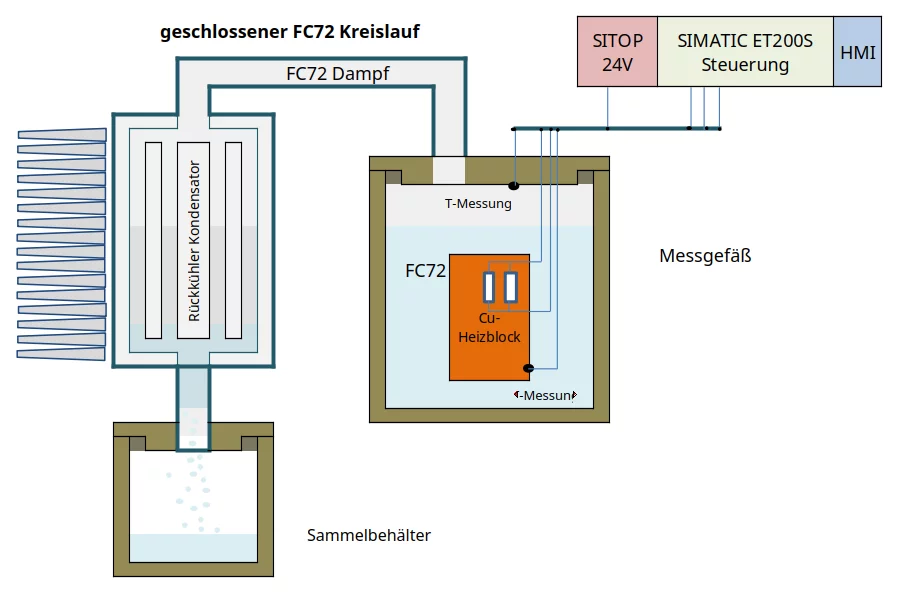

Das Siedemittel FC72 befindet sich während des Tests in einem geschlossenen Kreislauf, sodass praktisch kein Dampf entweichen kann. Es muss nur eine geringe Menge in einem Messgefäß verdampft werden, bis sich stationäre Temperaturverhältnisse auf der Oberfläche eines im Siedebad hängenden Kupferheizblocks eingestellt haben. Im luftgekühlten Rückkühler kondensiert der FC72-Dampf und tropft in einen Sammelbehälter.

Im annähernd stationären Zustand werden die Kennwerte der Testflüssigkeit ermittelt.
